Herrajes de montañismo y escalada
Chapas de escalada y reuniones con cadena
11 productos
Esta categoría incluye los herrajes fijos que se utilizan para equipar vías de escalada, reuniones y rocódromos. Incluye chapas de placa doblada de acero o acero inoxidable para pernos de 10 mm y 12 mm, chapas antirrotación con seis salientes alrededor del orificio del perno, chapas con anilla cautiva para descuelgue y rápel, una chapa de aluminio para anclajes de 8 mm, y conjuntos de reunión con cadenas de siete eslabones, anillas, pernos y ganchos, incluida una reunión de dos chapas. Las resistencias indicadas van de 15 kN a 30 kN según el modelo y el material. En Europa, los anclajes de roca se evalúan según EN 959, que fija resistencias mínimas radial y axial para el anclaje instalado, y los dispositivos de anclaje para protección anticaídas según EN 795. Todos los artículos pueden suministrarse como OEM o con marca propia, o configurarse según el plano del cliente.
Productos
11 productos

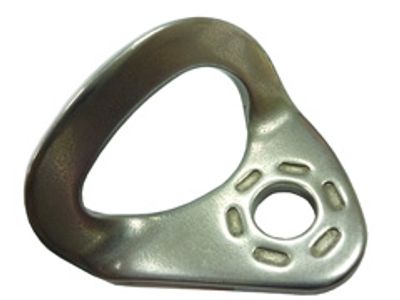

705HChapa de escalada en roca antirrotación 705H
La 705H es una chapa de escalada en roca con seis protuberancias alrededor del orificio del perno que evitan que gire. Ofrecida en acero con 25 kN o en acero inoxidable con 30 kN para pernos de 10 mm y 12 mm, se utiliza en vías deportivas equipadas, reuniones y rocódromos.
Ver producto

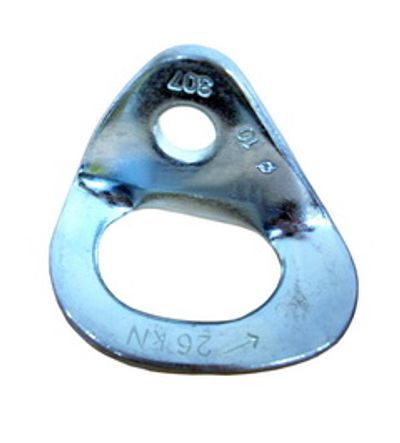

715Chapa de escalada 715 en acero inoxidable o acero
La 715 es una chapa de escalada disponible en acero inoxidable o acero para pernos de 10 mm y 12 mm, con 30 kN en acero inoxidable y 26 kN en acero. Es el punto de chapaje en vías deportivas equipadas, reuniones y rocódromos.
Ver producto

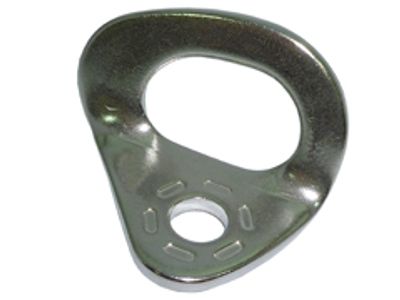

715HChapa de escalada en roca antirrotación 715H
La 715H es una chapa de escalada en roca con seis protuberancias alrededor del orificio del perno que impiden que la chapa gire sobre la roca. Está disponible en acero (25 kN) o acero inoxidable (30 kN) para pernos de 10 mm y 12 mm, para vías deportivas y rocódromos.
Ver producto

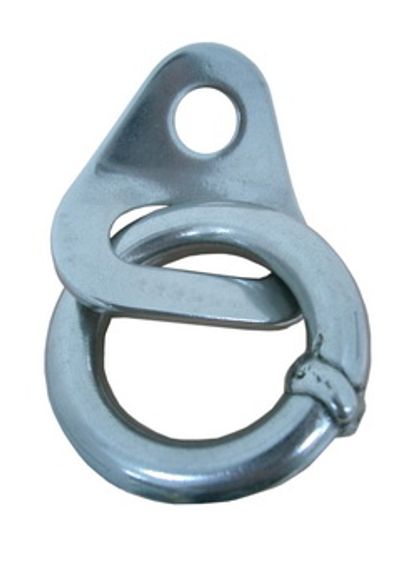

725Chapa de escalada 725 con anilla
La 725 es una chapa de escalada con una anilla incorporada, disponible en acero inoxidable o acero para pernos de 10 mm y 12 mm. Con 26 kN en acero inoxidable y 18 kN en acero, se utiliza en reuniones de descenso, de rápel y de aseguramiento en las que la cuerda pasa por la anilla.
Ver producto
730Chapa de escalada 730 en acero inoxidable o acero
La 730 es una chapa de escalada ofrecida en acero inoxidable o acero para pernos de 10 mm y 12 mm. Proporciona un punto de chapaje o de fijación en vías de escalada equipadas, reuniones y rocódromos.
Ver producto

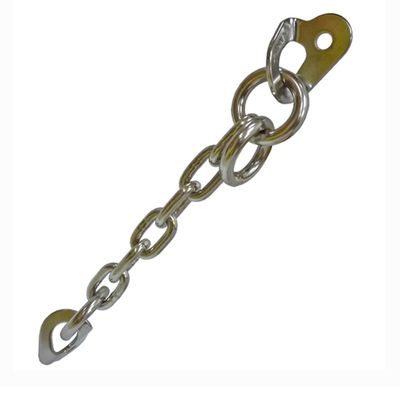

735Anclaje de cadena 735 para escalada en roca, en acero o acero inoxidable
El 735 es un anclaje de cadena para escalada en roca con cadena de siete eslabones, anillas y pernos, disponible en acero o acero inoxidable. Con 30 kN en acero y 26 kN en acero inoxidable para orificios de perno de 10 mm y 12 mm, se utiliza para montar reuniones de aseguramiento y de descenso.
Ver producto

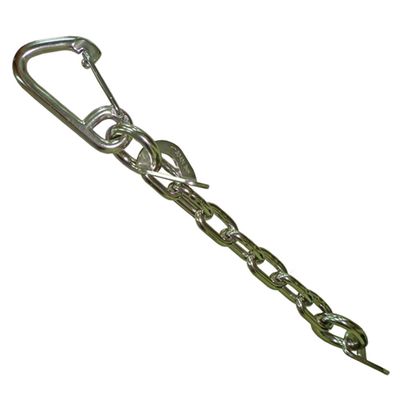

736H-SSAnclaje de cadena 736H-SS de acero inoxidable con gancho
El 736H-SS es un anclaje de cadena de acero inoxidable con cadena de siete eslabones, anillas, pernos y un gancho, disponible para orificios de perno de 10 mm y 12 mm. El gancho permite a los escaladores mosquetonear la cuerda directamente en una reunión de descenso o de top-rope.
Ver producto

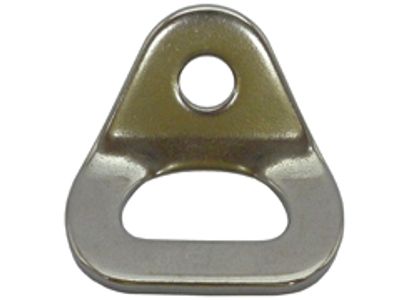

745-SSChapa de escalada en roca 745-SS en acero o acero inoxidable
La 745-SS es una chapa de escalada en roca disponible en acero o acero inoxidable para pernos de 10 mm y 12 mm. Tiene una resistencia de 25 kN en acero y 30 kN en acero inoxidable, y ofrece el punto de chapaje para las cintas exprés en vías equipadas y rocódromos.
Ver producto

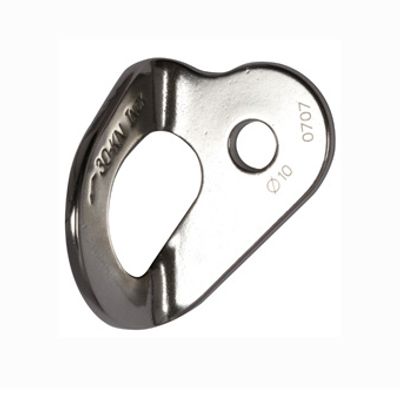

755Chapa de escalada en roca 755, CE EN 959
La 755 es una chapa de escalada en roca disponible en acero o acero inoxidable, con 25 kN en ambos materiales, para pernos de 10 mm y 12 mm. La anilla y las cadenas son opcionales, por lo que puede utilizarse como punto de chapaje individual o como parte de una reunión de aseguramiento o de descenso, y figura en catálogo con certificación CE según EN 959.
Ver producto

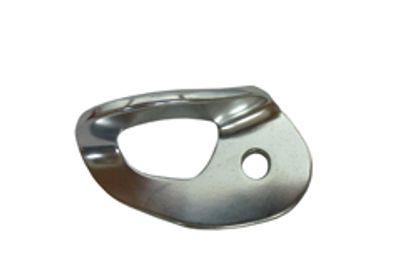

A765Chapa A765 de aleación de aluminio para anclajes de 8 mm
La A765 es una chapa ligera de aleación de aluminio para anclajes de 8 mm, de 4 mm de espesor y 23 g, con una resistencia a la rotura indicada de 15 kN. Las chapas de este tipo se utilizan en espeleología y montajes ligeros, donde el bajo peso es importante y el equipo suele llevar y colocar las chapas.
Ver producto

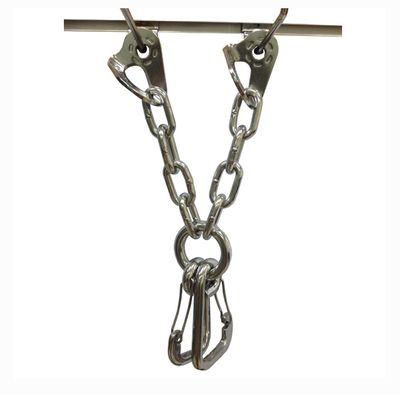

SS735-2HAnclaje de cadena SS735-2H de acero inoxidable con dos chapas y ganchos
El SS735-2H es una reunión de escalada de acero inoxidable formada por dos chapas con perno, cadenas, dos ganchos y una anilla. Disponible para pernos de 10 mm y 12 mm, se utiliza como reunión de descenso de dos puntos o como anclaje para top-rope, y figura en catálogo con homologación CE según EN 959 y EN 795.
Ver producto
Preguntas frecuentes
- Acero o acero inoxidable: ¿qué material de chapa debo elegir?
- El acero galvanizado es adecuado para rocódromos interiores secos y estructuras de entrenamiento. El acero inoxidable es la opción normal para roca en exteriores, porque resiste la corrosión durante la larga vida útil de un anclaje fijo. La chapa y el perno deben ser de materiales compatibles, ya que los metales distintos en contacto pueden sufrir corrosión galvánica.
- ¿Son adecuados los anclajes de acero inoxidable para acantilados marinos?
- No siempre. La UIAA ha advertido de que la corrosión bajo tensión ha provocado fallos de anclajes de acero inoxidable, incluido el grado 316, en zonas de escalada junto al mar, a veces en meses o años y sin signos visibles. En estos entornos, los equipadores de vías suelen especificar anclajes de titanio o de aleaciones especiales de alta aleación y seguir las recomendaciones locales.
- ¿Qué exige EN 959?
- EN 959 es la norma europea para anclajes de roca utilizados en montañismo y escalada. Exige que el anclaje, ensayado tal como se instala en un bloque de hormigón, resista al menos 25 kN en dirección radial (cortante) y 15 kN en dirección axial (arrancamiento). Como el ensayo abarca conjuntamente la chapa, el perno y la instalación, la resistencia propia de una chapa es solo una parte del conjunto.
- ¿Para qué sirven las chapas antirrotación?
- Las chapas como la 715H y la 705H tienen seis salientes alrededor del orificio del perno que se agarran a la superficie de la roca o del muro. Evitan que la chapa gire con los chapajes y las cargas repetidos, de modo que el ojo de chapaje se mantiene en la orientación en la que se instaló.
- Anilla, gancho o cadena: ¿en qué se diferencian las reuniones de descuelgue?
- Una chapa con anilla como la 725 permite pasar la cuerda para descolgarse o hacer rápel. Un gancho, como en la 736H-SS y la SS735-2H, permite a los escaladores introducir la cuerda directamente sin pasarla. Las cadenas como la 735 permiten que la reunión cuelgue alineada con la carga y que se unan dos anclajes. Las anillas y los ganchos se desgastan al deslizar la cuerda sobre ellos y deben inspeccionarse y sustituirse como parte del mantenimiento de los anclajes.
- ¿Qué debe incluir una solicitud de presupuesto de chapas y anclajes?
- Indique el código del modelo o el plano, el material y el acabado, el diámetro del perno, si deben suministrarse pernos, anillas o cadenas, y el marcaje requerido. Indique la vía de certificación, por ejemplo EN 959 para anclajes de roca, y el entorno previsto, como rocódromo interior, zona de escalada en el interior o zona costera.
