SS9201 Drahtseilklemme aus Edelstahl 316

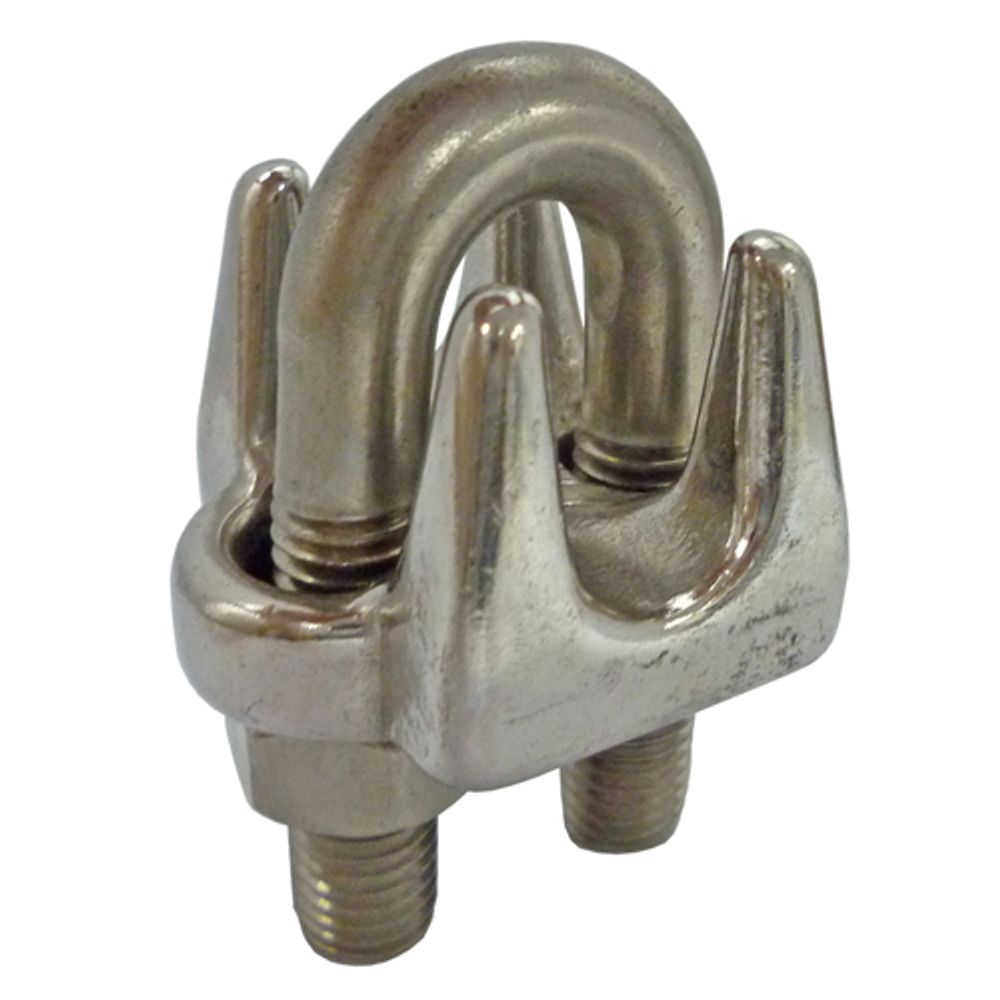

Die SS9201 ist eine Drahtseilklemme aus Edelstahl AISI 316, aufgeführt in elf Größen von 2 mm bis 19 mm mit Gewinden von M3 bis M14. Sie klemmt das lose Ende eines Drahtseils an das tragende Trum zurück und bildet so ein Auge oder eine Endverbindung, meist um eine Kausche.
Wichtigste Merkmale
- Edelstahl AISI 316
- Drahtseilklemme mit U-Bügel
- Elf Größen von 2 bis 19 mm
- Gewinde M3 bis M14
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl 316 (AISI 316) |
| Typ | Drahtseilklemme |
| Größe 2 mm | Gewinde M3; A 10, H1 18, F 4, I 14, B 14, H2 11 mm |
| Größe 3 mm | Gewinde M4; A 12, H1 24, F 5, I 17, B 16, H2 12 mm |
| Größe 4 mm | Gewinde M4; A 12, H1 24, F 6, I 19, B 18, H2 14 mm |
| Größe 5 mm | Gewinde M6; A 15, H1 33, F 7, I 24, B 20, H2 16 mm |
| Größe 6 mm | Gewinde M6; A 15, H1 33, F 8, I 28, B 22, H2 18 mm |
| Größe 8 mm | Gewinde M8; A 20, H1 40, F 10, I 34, B 28, H2 21 mm |
| Größe 10 mm | Gewinde M10; A 28, H1 50, F 12, I 45, B 35, H2 24 mm |
| Größe 12 mm | Gewinde M12; A 35, H1 60, F 14, I 51, B 39, H2 28 mm |
| Größe 14 mm | Gewinde M12; A 40, H1 65, F 16, I 53, B 45, H2 33 mm |
| Größe 16 mm | Gewinde M14; A 45, H1 75, F 18, I 60, B 48, H2 38 mm |
| Größe 19 mm | Gewinde M14; A 50, H1 80, F 20, I 62, B 53, H2 40 mm |
Produktdetails

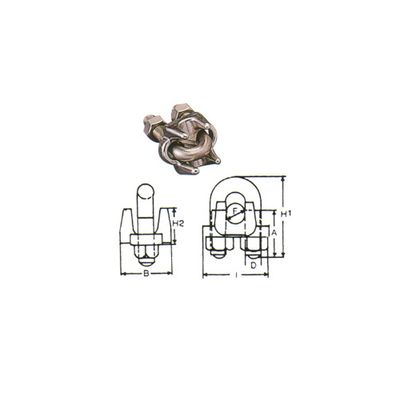

Die SS9201 ist eine Drahtseilklemme mit U-Bügel aus Edelstahl AISI 316, wie die Produktzeichnung zeigt. Elf Größen sind aufgeführt: 2, 3, 4, 5, 6, 8, 10, 12, 14, 16 und 19 mm, mit Gewinde D von M3 bis M14. A, H1, F, I, B und H2 sind für jede Größe angegeben; die 6-mm-Klemme hat zum Beispiel A 15, H1 33, F 8, I 28, B 22 und H2 18 mm.
Drahtseilklemmen bilden Augen und Endverbindungen an Geländer- und Zaundrähten, Abspannseilen, in der Marinetakelage und bei allgemeinen Drahtseilarbeiten, meist zusammen mit einer Kausche wie der SS7050. Bewährte Praxis ist es, die Klemmbacke auf das tragende Trum und den U-Bügel auf das lose Ende zu setzen, die für den Seildurchmesser empfohlene Anzahl an Klemmen zu verwenden und die Muttern nach der ersten Belastung nachzuziehen. Für diese Klemmen sind weder Wirkungsgrad noch Lastwert veröffentlicht; damit hergestellte Endverbindungen dürfen daher nicht für Anschlagseile zum Heben verwendet werden.
Power Honour kann die SS9201 als Private-Label-Ware (Eigenmarke) liefern oder eine abgeänderte Klemme nach Zeichnung fertigen.
