Bergsport- und Kletterausrüstung
Wirbel und Verteilerplatten
11 Produkte
Diese Kategorie umfasst die Beschläge, die Seilsysteme an Anschlagpunkten ordnen und verhindern, dass sie sich unter Last verdrillen. Dazu gehören Wirbel aus Aluminiumlegierung mit Lager, bemessen mit 26 bis 30 kN, mit D-förmigen, runden, ovalen oder dreieckigen Ösen; Wirbel Gabel/Gabel aus Edelstahl 304 mit 15 kN für Verbindungsmittel- und Anschlagbaugruppen sowie Verteilerplatten und Mehrfach-Verteilerplatten aus Aluminium mit 30 bis 45 kN, von einer Platte mit drei Löchern und 60 g bis zu Mehrlochplatten mit bis zu 442 g. Mehrere Platten sind farbig eloxiert. Wirbel und Platten, die in Europa als persönliche Schutzausrüstung verkauft werden, fallen unter die PSA-Verordnung (EU) 2016/425, und nordamerikanische Einkäufer im Rettungsbereich beziehen sich häufig auf NFPA 2500. Jeder Artikel ist als OEM- oder Private-Label-Produkt (Eigenmarke) lieferbar oder kann an eine Kundenzeichnung angepasst werden.
Produkte
11 Produkte

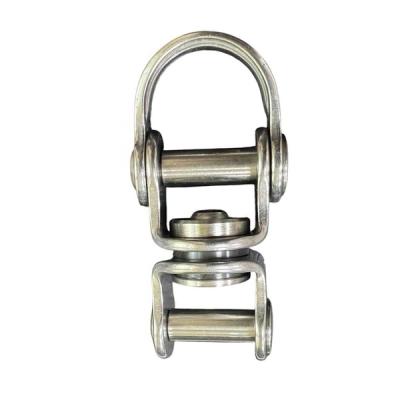

1063210632 Wirbel Gabel/Gabel aus Edelstahl 304 mit U-Bügel
Der 10632 ist ein Wirbel Gabel/Gabel mit schwenkbarem U-Bügel aus Edelstahl 304 mit einer Mindestbruchfestigkeit von 15 kN. Er verbindet zwei Komponenten so, dass sie sich unabhängig voneinander drehen können, und die Produktbilder zeigen ihn eingebaut in ein zweisträngiges Verbindungsmittel.
Produkt ansehen

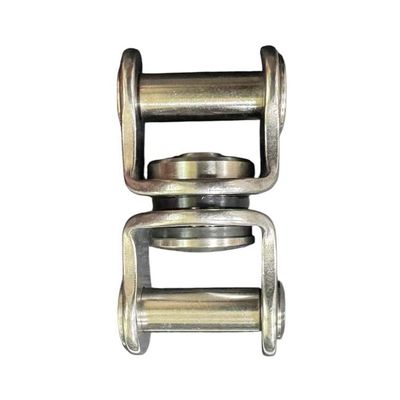

1063310633 Wirbel Gabel/Gabel aus Edelstahl 304
Der 10633 ist ein Wirbel Gabel/Gabel aus Edelstahl 304 ohne U-Bügel mit einer Mindestbruchfestigkeit von 15 kN. Er verbindet zwei Komponenten so, dass sie sich frei gegeneinander drehen können, zum Beispiel in Verbindungsmitteln und Anschlagbaugruppen.
Produkt ansehen

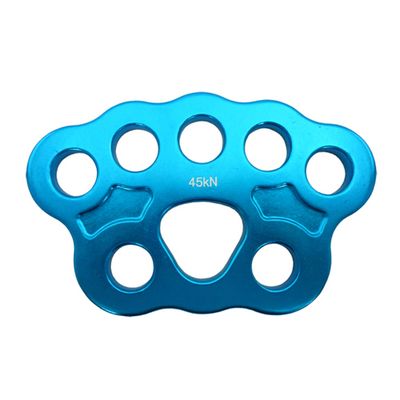

A001A001 Verteilerplatte aus eloxiertem Aluminium, 158.6 x 101.1 mm
Die A001 ist eine Verteilerplatte aus eloxiertem Aluminium mit den Maßen 158.6 x 101.1 mm, 10 mm dick und mit einer Bruchfestigkeit von 45 kN. Über ihre zahlreichen Löcher können Rettungsteams und Rigger mehrere Seile, Seilrollen und Verbindungselemente an einem einzigen Anschlagpunkt befestigen.
Produkt ansehen

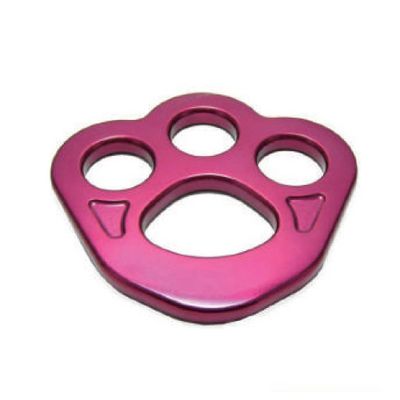

A002A002 Verteilerplatte aus eloxiertem Aluminium, 7 mm, 35 kN
Die A002 ist eine 7 mm dicke Verteilerplatte aus eloxiertem Aluminium mit einer Bruchfestigkeit von 35 kN. Mit drei Anschlaglöchern über einem großen Loch für den Anschlagpunkt teilt sie einen Anschlagpunkt kompakt in mehrere Anschlussstellen für Rettung, seilunterstützte Zugangstechnik und Rigging auf.
Produkt ansehen

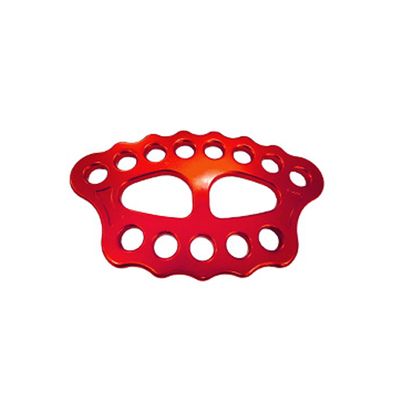

A003A003 Verteilerplatte aus eloxiertem Aluminium mit mehreren Löchern, 45 kN
Die A003 ist eine Verteilerplatte aus eloxiertem Aluminium mit einer Bruchfestigkeit von 45 kN und einem Gewicht von 442 g. Sie bietet mehrere Anschlagmöglichkeiten an einem Anschlagpunkt, sodass Rettungsteams, Rigger und Teams der seilunterstützten Zugangstechnik mehrere Seile und Verbindungselemente an einer Stelle ordnen können.
Produkt ansehen

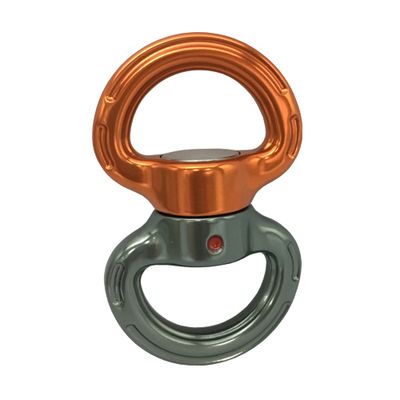

A017A017 Wirbel aus Aluminiumlegierung mit Lager, 30 kN
Der A017 ist ein Wirbel aus Aluminiumlegierung mit Lager und einer Bruchfestigkeit von 30 kN. Zwischen Seilsystem und Last eingesetzt, lässt er beide Enden unabhängig voneinander drehen, sodass sich Seile und Verbindungsmittel nicht verdrehen. Er wird in der Seilrettung, der seilunterstützten Zugangstechnik und in PSA-Systemen im Rigging verwendet.
Produkt ansehen

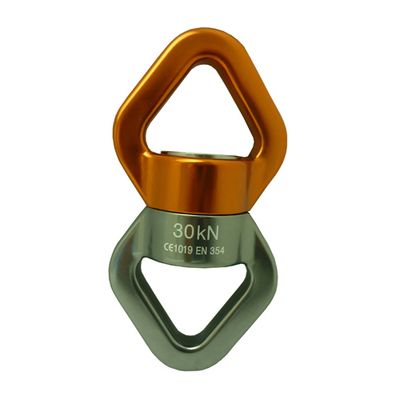

A018A018 Wirbel aus Aluminiumlegierung mit Lager und dreieckigen Ösen
Der A018 ist ein Wirbel aus Aluminiumlegierung mit Lager und dreieckigen Ösen und einer Bruchfestigkeit von 30 kN. Er ermöglicht eine freie Drehung zwischen Last und Seilsystem und verhindert Verdrehungen in Rettung, seilunterstützter Zugangstechnik und PSA-Anwendungen im Rigging.
Produkt ansehen

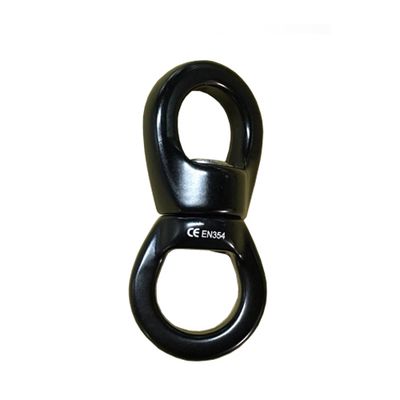

A019A019 Wirbel aus Aluminiumlegierung mit Lager, 30 kN
Der A019 ist ein kompakter Wirbel aus Aluminiumlegierung mit Lager und einer Bruchfestigkeit von 30 kN. Er verhindert das Verdrehen zwischen Verbindungsmittel, Seil oder Last und dem Verbindungselement und wird in der seilunterstützten Zugangstechnik, der Rettung und in PSA-Systemen zur Absturzsicherung eingesetzt.
Produkt ansehen

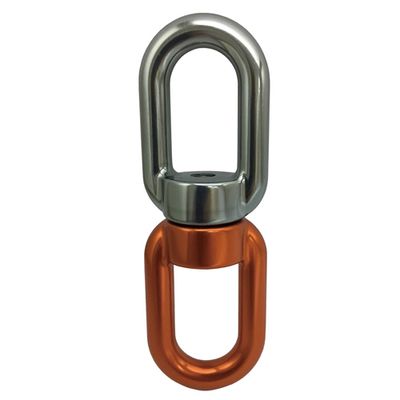

A020A020 Wirbel aus geschmiedetem Aluminium mit Lager, eloxiert, 26 kN
Der A020 ist ein Wirbel aus geschmiedeter Aluminiumlegierung mit Lager und eloxierter Oberfläche, bemessen mit 26 kN Bruchfestigkeit. Er verhindert das Verdrehen zwischen Verbindungsmitteln, Seilen oder Lasten und ihren Verbindungselementen in PSA-Systemen für Rettung, seilunterstütztes Arbeiten und Absturzsicherung.
Produkt ansehen

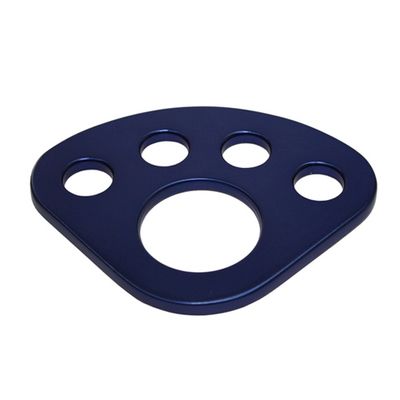

B001B001 Verteilerplatte aus Aluminium, 40 kN, 220 g
Die B001 ist eine Verteilerplatte aus Aluminium mit einem Gewicht von 220 g und einer Bruchfestigkeit von 40 kN. Sie bietet vier Anschlaglöcher über einem großen Loch für den Anschlagpunkt, sodass mehrere Seile und Verbindungselemente in Rettung, seilunterstützter Zugangstechnik und Rigging an einem Anschlagpunkt geordnet werden können.
Produkt ansehen

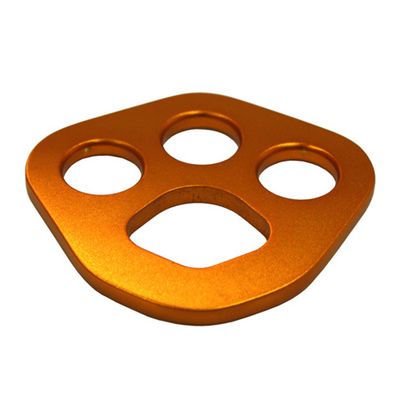

B002B002 Verteilerplatte aus Aluminiumlegierung, 60 g
Die B002 ist eine leichte Verteilerplatte aus Aluminiumlegierung mit 60 g Gewicht und einer Bruchfestigkeit von 30 kN. Sie bietet Kletterern, Bergführern und Rettungsteams mehrere Anschlussstellen an einem Standplatz und macht die Ausrüstung kaum schwerer.
Produkt ansehen
Häufig gestellte Fragen
- Wozu dient eine Verteilerplatte?
- Eine Verteilerplatte wird an einem einzelnen Anschlagpunkt befestigt und bietet mehrere getrennte Löcher für Haupt- und Sicherungsseile, Seilrollen, Kantenschutz und persönliche Anschlüsse. Hat jedes Element sein eigenes Loch, belasten sich nicht mehrere Karabiner an einem Punkt gegenseitig, und das System lässt sich leichter kontrollieren. Platten werden in der Seilrettung, beim seilunterstützten Arbeiten, beim Canyoning und im Veranstaltungs-Rigging eingesetzt.
- Warum einen Wirbel mit Lager verwenden?
- Ein Wirbel lässt die beiden Enden einer Verbindung unabhängig voneinander drehen, sodass sich Seile und Verbindungsmittel nicht verdrillen und eine hängende Person, eine Trage oder eine Last sich nicht dreht. Ein Lager erlaubt die Drehung auch unter Last. Wirbel werden typischerweise unter Seilrollen, an Tragengehängen oder zwischen einem Verbindungsmittel und seinem Verbindungselement eingesetzt.
- Was ist der Unterschied zwischen den Aluminiumwirbeln und den Edelstahlwirbeln Gabel/Gabel?
- Die Aluminiumwirbel A017, A018, A019 und A020 haben geschlossene Ösen für Verbindungselemente, Werte von 26 bis 30 kN und laut Katalog den Hinweis, dass sie ausschließlich für den PSA-Einsatz bestimmt sind. Die Edelstahlwirbel 10632 und 10633 aus 304 haben an jedem Ende eine Gabel, sind mit 15 kN Mindestbruchfestigkeit bemessen und werden in ein zweisträngiges Verbindungsmittel eingebaut gezeigt; damit eignen sie sich für vernähte oder verbolzte Baugruppen.
- Wie sind die Werte von Verteilerplatten zu lesen?
- Die angegebene Bruchfestigkeit, etwa 45 kN bei A001 und A003, ist der Wert der Platte im geprüften Zustand. Lasten über äußere Löcher oder unter einem Winkel können sich anders verhalten als in einer Prüfung in Linie; die Festigkeit für die vorgesehene Anordnung sollte daher mit dem Hersteller bestätigt werden. Bei der Systemauslegung sind auch die an der Platte verwendeten Verbindungselemente zu berücksichtigen, die oft das schwächere Glied sind.
- Welche Normen gelten für Wirbel und Verteilerplatten?
- In Europa werden Wirbel und Platten, die als PSA vermarktet werden, nach der PSA-Verordnung (EU) 2016/425 in Verkehr gebracht und normalerweise nach einer ihrer Funktion entsprechenden EN-Norm geprüft, zum Beispiel nach den Anforderungen an Verbindungselemente, Komponenten von Verbindungsmitteln oder Anschlageinrichtungen. In Nordamerika ist NFPA 2500 eine gängige Bezugsgröße für Rettungsausrüstung. Für die Modelle dieser Kategorie ist keine Norm angegeben; der Zertifizierungsweg sollte daher in der Angebotsphase vereinbart werden.
- Was sollte eine Angebotsanfrage für Wirbel oder Verteilerplatten enthalten?
- Nennen Sie Modellcode oder Zeichnung, die für Ihre Verbindungselemente benötigten Ösen- oder Lochgrößen, die geforderte Bruchfestigkeit, Eloxalfarben, Gravur und Verpackung. Geben Sie Norm und Markt an, die das fertige Produkt erfüllen muss. Nennen Sie bei Gabelwirbeln die Maße von Gurtband oder Beschlag sowie den Bolzentyp.
