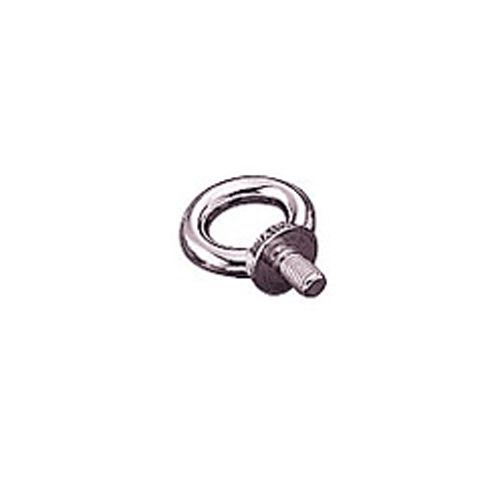

SS580 Ringschraube aus Edelstahl 316 nach dem Muster von DIN 580
Die SS580 ist eine Ringschraube mit Bund aus Edelstahl AISI 316, laut Angaben baugleich mit DIN 580, in sechs Gewindegrößen von M6 bis M20. Sie wird in eine Gewindebohrung eingeschraubt und bietet eine Öse für Schäkel, Haken und Leinen an Maschinen, Gehäusen und Marinebeschlägen.
Wichtigste Merkmale
- Edelstahl AISI 316
- Ringschraube mit Bund nach dem Muster von DIN 580
- Sechs Gewinde, M6 bis M20
- L 41 bis 102 mm
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl 316 (AISI 316) |
| Muster | Wie DIN 580 |
| Größe M6 | C 6, B 16, H 18, L 41, L1 13, D2 17 mm |
| Größe M8 | C 8, B 20, H 36, L 48, L1 13, D2 20 mm |
| Größe M10 | C 10, B 25, H 45, L 62, L1 17, D2 25 mm |
| Größe M12 | C 12, B 30, H 54, L 75, L1 21, D2 30 mm |
| Größe M16 | C 16, B 35, H 63, L 90, L1 27, D2 35 mm |
| Größe M20 | C 20, B 40, H 72, L 102, L1 30, D2 40 mm |
Produktdetails
Die SS580 ist eine Ringschraube aus Edelstahl AISI 316 nach dem Muster von DIN 580, der deutschen Norm für Ringschrauben mit Bund. Sechs Gewindegrößen sind aufgeführt: M6, M8, M10, M12, M16 und M20. L reicht von 41 bis 102 mm und L1 von 13 bis 30 mm, bei C von 6 bis 20 mm, B von 16 bis 40 mm, H von 18 bis 72 mm und D2 von 17 bis 40 mm.
Der Bund setzt die Schraube plan auf die Oberfläche auf, wenn sie vollständig in eine Gewindebohrung eingeschraubt ist. So werden Ringschrauben dieser Bauart an Maschinen, Gehäusen, Formen, Rahmen und Marineausrüstung montiert. Die Güte 316 widersteht der Korrosion in Umgebungen mit häufigem Abspülen, im Freien und an der Küste.
DIN 580 ist eine Norm für Ringschrauben zum Heben, für diese Edelstahlausführung ist jedoch kein Lastwert veröffentlicht. Die Nennlast für jede Größe muss daher vor jedem Einsatz zum Heben schriftlich bestätigt werden, und die Schraube muss vollständig aufsitzen, mit der Last in der Ebene der Öse. Power Honour kann die SS580 als Private-Label-Ware (Eigenmarke) oder nach Kundenzeichnung liefern; die passende Ringmutter ist die SS582.
Normen
- DIN 580
Wie in den Produktdaten angegeben. Klären Sie vor der Bestellung, welche Zertifizierung das fertige Produkt in Ihrem Markt tragen muss.
