Schäkel aus Edelstahl

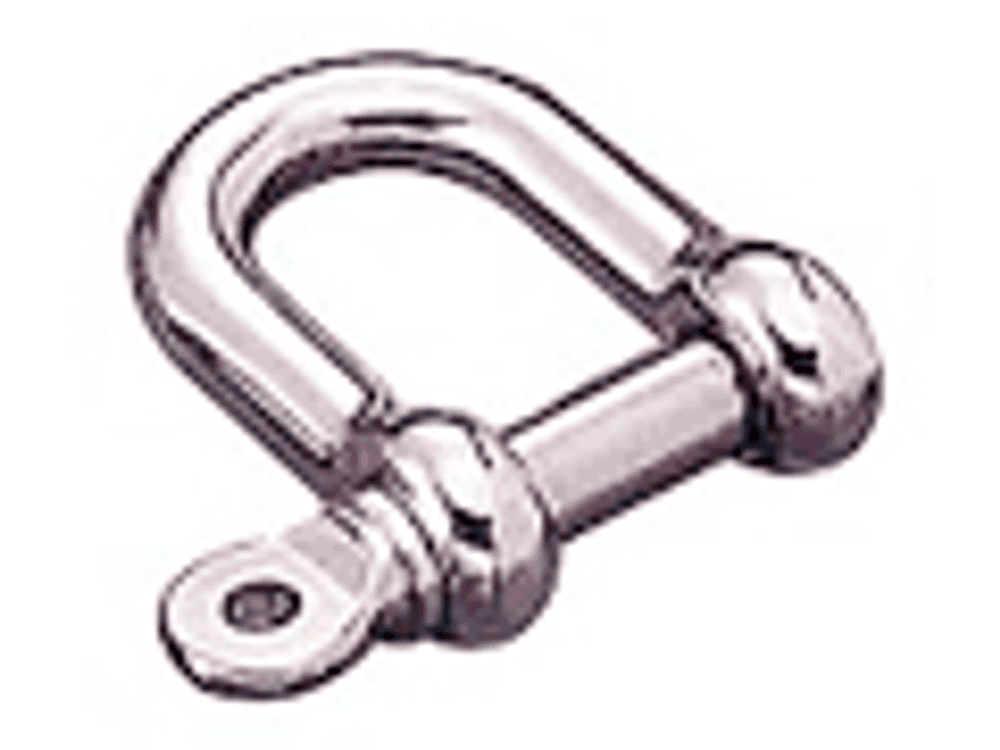

SS910 D-Schäkel aus Edelstahl 316
Der SS910 ist ein Standard-D-Schäkel aus Edelstahl AISI 316 in sieben Größen von 5 mm (3/16 Zoll) bis 20 mm (3/4 Zoll). Die angegebenen Bruchlasten reichen von 1300 kg bis 18200 kg; er ist der Universal-D-Schäkel dieses Edelstahlsortiments für die Takelage in Marine und Architektur.
Wichtigste Merkmale
- Edelstahl AISI 316
- Sieben Größen von 5 bis 20 mm
- Angegebene Bruchlasten 1300 bis 18200 kg
- Länge L 20 bis 76 mm
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl 316 (AISI 316) |
| Typ | D-Schäkel |
| Größe 5 mm (3/16 Zoll) | B 10, d 10, L 20 mm; Bruchlast 1300 kg |
| Größe 6 mm (1/4 Zoll) | B 12, d 12, L 24 mm; Bruchlast 1800 kg |
| Größe 8 mm (5/16 Zoll) | B 16, d 16, L 32 mm; Bruchlast 3500 kg |
| Größe 10 mm (13/32 Zoll) | B 20, d 20, L 40 mm; Bruchlast 5400 kg |
| Größe 12 mm (15/32 Zoll) | B 24, d 24, L 48 mm; Bruchlast 7200 kg |
| Größe 16 mm (5/8 Zoll) | B 32, d 32, L 64 mm; Bruchlast 13500 kg |
| Größe 20 mm (3/4 Zoll) | B 38, d 38, L 76 mm; Bruchlast 18200 kg |
Produktdetails

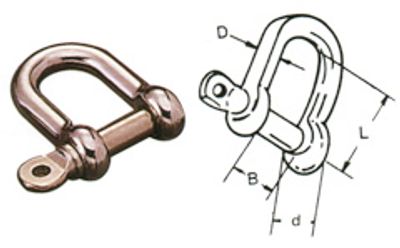

Der SS910 ist der zentrale D-Schäkel des Edelstahlsortiments, gefertigt aus Edelstahl AISI 316 in sieben Größen nach D: 5, 6, 8, 10, 12, 16 und 20 mm (3/16 bis 3/4 Zoll). B und d sind bei jeder Größe gleich, von 10 mm bei der kleinsten bis 38 mm bei der größten Ausführung, und die Gesamtlänge L reicht von 20 mm bis 76 mm.
Für jede Größe ist eine Bruchlast (BL) angegeben: 1300 kg (5 mm), 1800 kg (6 mm), 3500 kg (8 mm), 5400 kg (10 mm), 7200 kg (12 mm), 13500 kg (16 mm) und 18200 kg (20 mm). Die Bruchlast ist die Kraft beim Versagen; die Arbeitslast für einen bestimmten Einsatz muss daher mit einem geeigneten Sicherheitsfaktor niedriger angesetzt werden. D-Schäkel dieser Art verbinden Ketten, Drahtseil-Endverbindungen, Kauschen, Augbügel und Segel an Booten, Stegen, Geländern und Membrankonstruktionen.
Einkäufer sollten Größe, Menge und eine eventuelle Kennzeichnung angeben. Power Honour kann den SS910 als Private-Label-Teil (Eigenmarke) liefern oder nach Zeichnung abändern; die lange und die geschweifte Ausführung sind als SS9101 und SS911 aufgeführt.
Ähnliche Produkte
Alle Produkte der Kategorie Schäkel aus Edelstahl →

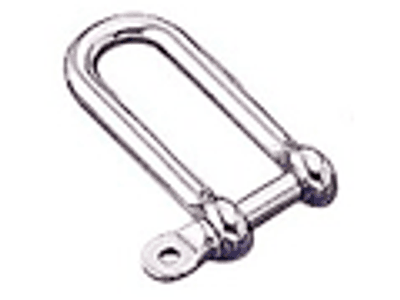

SS9101SS9101 Langer D-Schäkel aus Edelstahl 316
Produkt ansehen

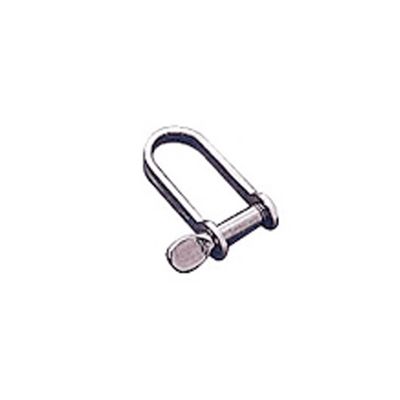

SS901SS901 Gestanzter Flachschäkel aus Edelstahl 304
Produkt ansehen

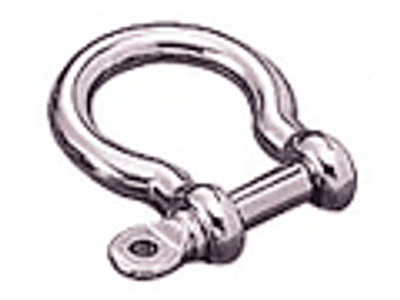

SS911SS911 Ankerschäkel (geschweifter Schäkel) aus Edelstahl 316
Produkt ansehen

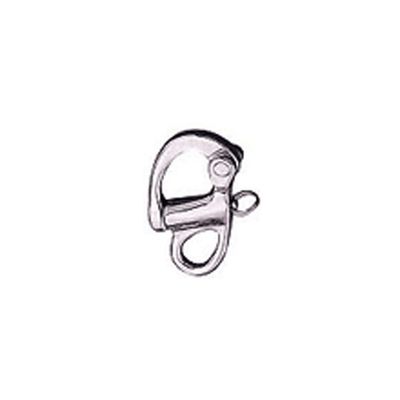

SS450SS450 Schnappschäkel mit fester Öse aus Edelstahl 316
Produkt ansehen

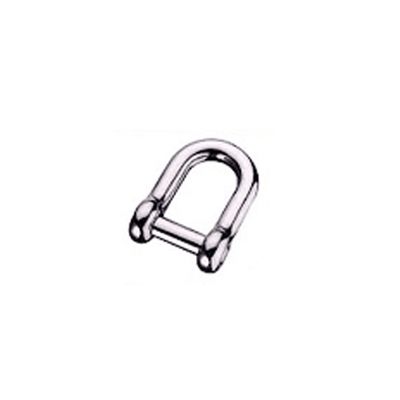

SS912SS912 D-Schäkel aus Edelstahl 316 mit Senkkopfbolzen
Produkt ansehen

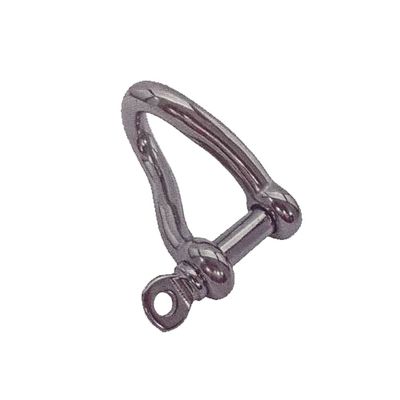

SS921SS921 Gedrehter Schäkel aus Edelstahl 316
Produkt ansehen

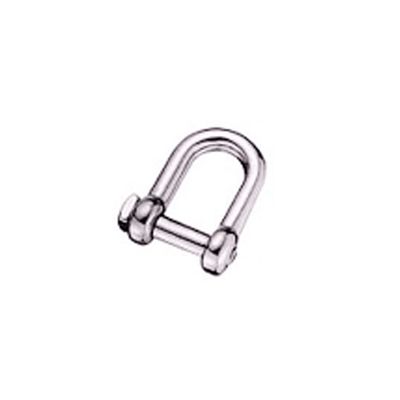

SS913SS913 D-Schäkel aus Edelstahl 316 mit Vierkantkopfbolzen
