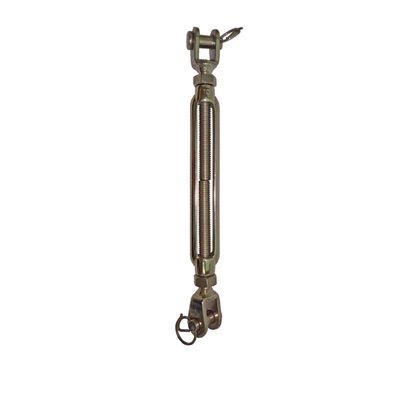

SS9301_1 Rahmenspannschloss aus Edelstahl 316 mit zwei Gabelenden
Das SS9301_1 ist ein Rahmenspannschloss aus Edelstahl 316 mit Gabelbeschlägen an beiden Enden, das zum Spannen von Drahtseilleitungen dient. Sieben Größen sind von M5 bis M16 aufgeführt, mit Gesamtlängen L1 von 190 mm bis 450 mm.
Wichtigste Merkmale
- Rahmenspannschloss mit zwei Gabelenden
- Edelstahl 316
- Sieben Größen von M5 bis M16
- Gesamtlänge L1 von 190 mm bis 450 mm
Technische Daten

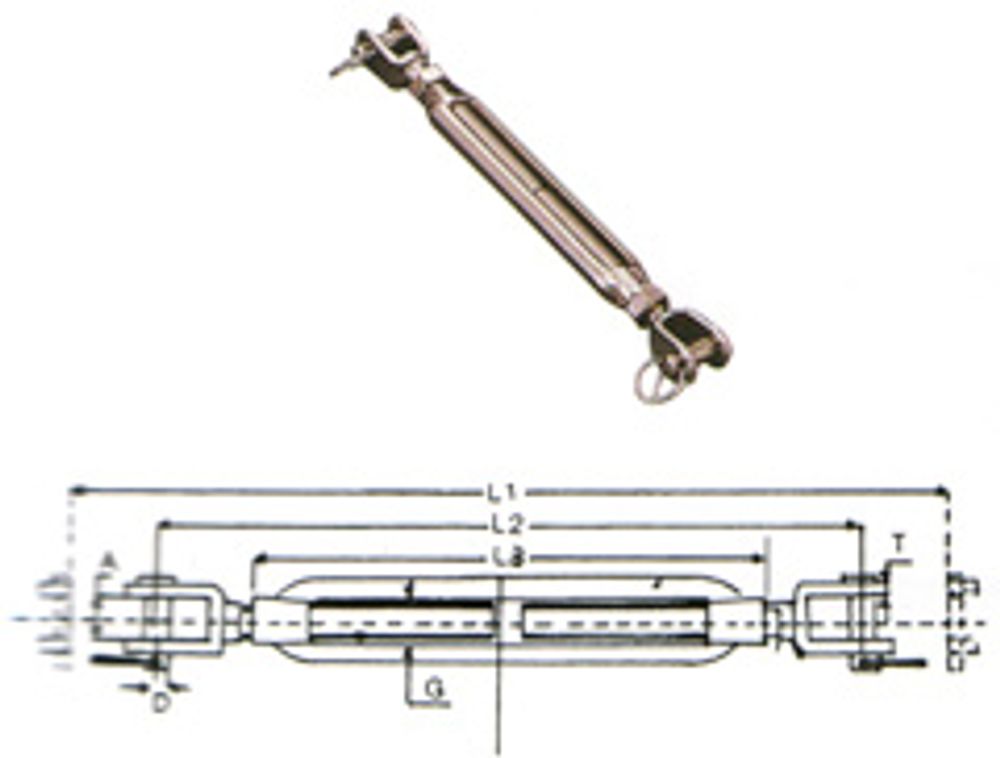

| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl 316 |
| Größe 5 | G M5, D 5 mm, A 6 mm, L3 80 mm, L2 130 mm, L1 190 mm |
| Größe 6 | G M6, D 6 mm, A 7 mm, L3 90 mm, L2 140 mm, L1 210 mm |
| Größe 8 | G M8, D 8 mm, A 8 mm, L3 105 mm, L2 165 mm, L1 240 mm |
| Größe 10 | G M10, D 10 mm, A 10 mm, L3 115 mm, L2 190 mm, L1 270 mm |
| Größe 12 | G M12, D 12 mm, A 14 mm, L3 150 mm, L2 245 mm, L1 360 mm |
| Größe 14 | G M14, D 14 mm, A 14 mm, L3 170 mm, L2 260 mm, L1 385 mm |
| Größe 16 | G M16, D 16 mm, A 16 mm, L3 200 mm, L2 310 mm, L1 450 mm |
Produktdetails
Das Rahmenspannschloss SS9301_1 hat einen offenen Rahmenkörper mit je einer Gabel an beiden Enden und besteht aus Edelstahl 316. Sieben Größen sind aufgeführt. Das Spannschloss der Größe 5 verwendet ein Gewinde M5 mit L3 80 mm, L2 130 mm und L1 190 mm. Die Größe 8 mit Gewinde M8 misst L3 105 mm, L2 165 mm und L1 240 mm, und die Größe 16 mit Gewinde M16 misst L3 200 mm, L2 310 mm und L1 450 mm. Die Maße D und A für jede Größe sind in der Spezifikationstabelle angegeben.
Spannschlösser erlauben es dem Monteur, nach dem Verankern Durchhang aufzunehmen und die Spannung eines Drahtseils einzustellen, was bei Seilsicherungen, Absperrseilen, Geländern, Takelage und dem stehenden Gut im Marinebereich nötig ist. Gabelenden werden direkt über einen Bolzen mit Augplatten, Laschen oder anderen Beschlägen verbunden.
Einkäufer sollten den benötigten Verstellbereich, Gabelöffnung und Bolzengröße im Verhältnis zu den Gegenstücken sowie die Sicherung des Spannschlosses nach dem Spannen prüfen. Das SS9301_1 kann als OEM- oder Private-Label-Ware (Eigenmarke) oder nach Zeichnung gefertigt werden.
