Composants de lignes de vie verticales (échelle)

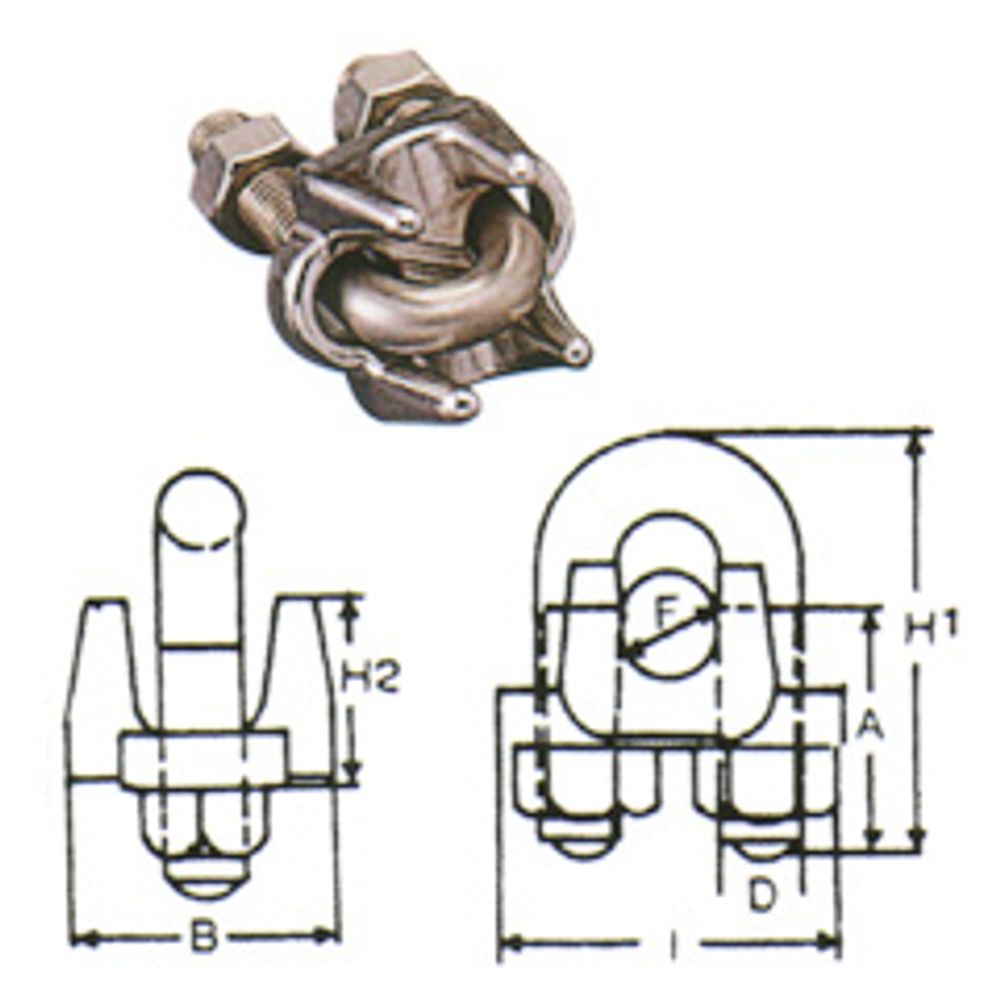

Serre-câble SS9201_1 en acier inoxydable 316

Modèle SS9201_1

Le SS9201_1 est un serre-câble en acier inoxydable 316 pour réaliser des œils et des terminaisons sur câble. Il est référencé en onze tailles de 2 mm à 19 mm, avec des filetages de M3 à M14.

Serre-câble SS9201_1 en acier inoxydable 316

Caractéristiques principales

  • Serre-câble en acier inoxydable 316
  • Onze tailles de 2 mm à 19 mm
  • Filetages de M3 à M14
  • Tableau de dimensions complet par taille
Demander un devis pour cette pièce Tous les produits de la catégorie Composants de lignes de vie verticales (échelle)

Caractéristiques techniques

Caractéristiques techniques de SS9201_1
PropriétéValeur
MatériauAcier inoxydable 316
Taille 2 mmD M3, A 10 mm, H1 18 mm, F 4 mm, I 14 mm, B 14 mm, H2 11 mm
Taille 3 mmD M4, A 12 mm, H1 24 mm, F 5 mm, I 17 mm, B 16 mm, H2 12 mm
Taille 4 mmD M4, A 12 mm, H1 24 mm, F 6 mm, I 19 mm, B 18 mm, H2 14 mm
Taille 5 mmD M6, A 15 mm, H1 33 mm, F 7 mm, I 24 mm, B 20 mm, H2 16 mm
Taille 6 mmD M6, A 15 mm, H1 33 mm, F 8 mm, I 28 mm, B 22 mm, H2 18 mm
Taille 8 mmD M8, A 20 mm, H1 40 mm, F 10 mm, I 34 mm, B 28 mm, H2 21 mm
Taille 10 mmD M10, A 28 mm, H1 50 mm, F 12 mm, I 45 mm, B 35 mm, H2 24 mm
Taille 12 mmD M12, A 35 mm, H1 60 mm, F 14 mm, I 51 mm, B 39 mm, H2 28 mm
Taille 14 mmD M12, A 40 mm, H1 65 mm, F 16 mm, I 53 mm, B 45 mm, H2 33 mm
Taille 16 mmD M14, A 45 mm, H1 75 mm, F 18 mm, I 60 mm, B 48 mm, H2 38 mm
Taille 19 mmD M14, A 50 mm, H1 80 mm, F 20 mm, I 62 mm, B 53 mm, H2 40 mm

Détails du produit

Onze tailles composent la gamme de serre-câbles SS9201_1, toutes en acier inoxydable 316. Le plus petit, pour câble de 2 mm, utilise un filetage M3 avec une cote A de 10 mm et H1 de 18 mm. Le serre-câble de 8 mm, la taille qui correspond au câble de 8 mm utilisé dans toute cette gamme de lignes de vie, a un filetage M8, A 20 mm et H1 40 mm. En haut de gamme, le serre-câble de 19 mm a un filetage M14, A 50 mm et H1 80 mm. Les cotes complètes D, A, H1, F, I, B et H2 de chaque taille figurent dans le tableau des spécifications.

Les serre-câbles servent à former des œils autour de cosses-cœurs, à terminer les câbles aux ancrages et à réaliser des assemblages réglables dans les lignes de vie, garde-corps, gréements et ferrures marines. L'acier inoxydable 316 est le choix habituel lorsqu'une exposition au sel ou aux produits chimiques est prévue.

Le bon fonctionnement dépend du nombre de serre-câbles, de leur orientation et du couple de serrage, qui doivent suivre les instructions du concepteur du système ou de l'installateur. Le SS9201_1 peut être fourni en OEM ou en marque propre, ou modifié selon un plan.
