Tensores y terminales de acero inoxidable

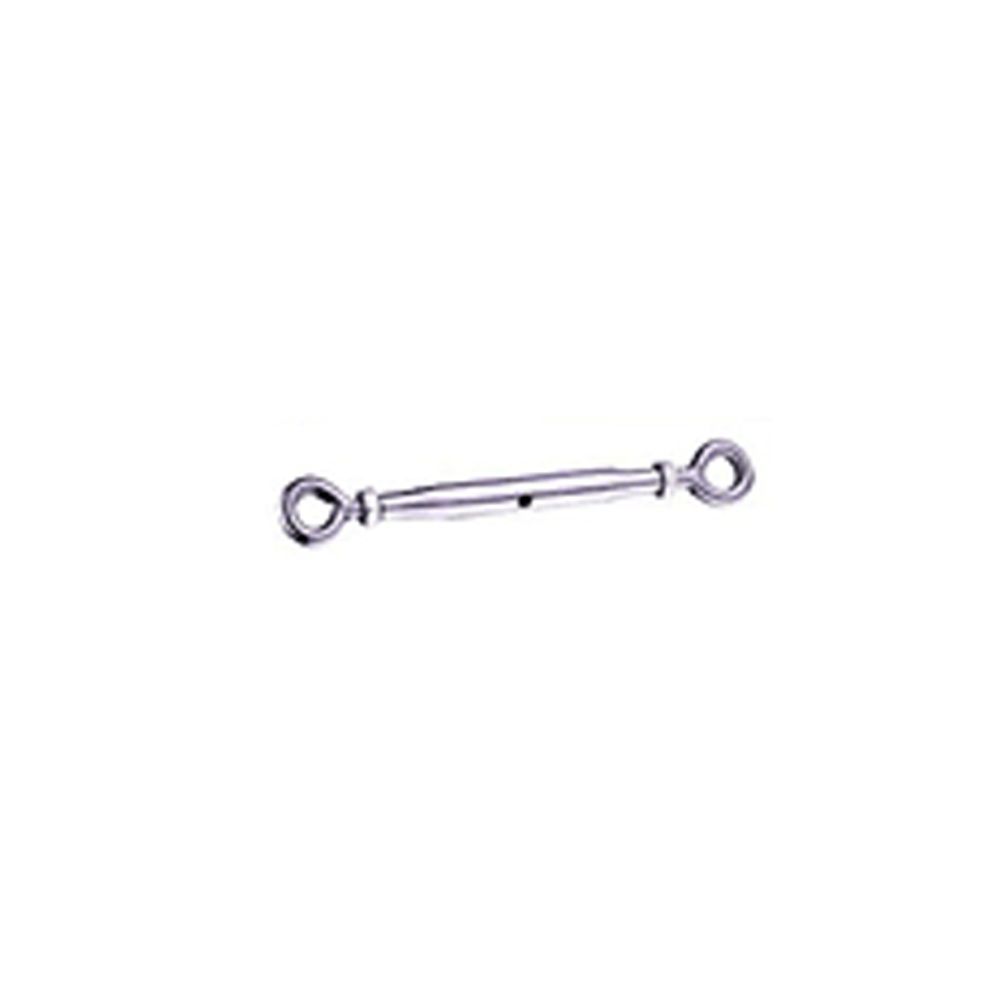

Tensor de tubo SS4824 de acero inoxidable 316, extremos de ojo y gancho
El SS4824 es un tensor de tubo, con cuerpo tubular cerrado, fabricado en acero inoxidable AISI 316 en versiones ojo-ojo, gancho-ojo y gancho-gancho. Figuran seis tamaños de rosca de 5 mm (3/16 in.) a 16 mm (5/8 in.) para tensar cable de acero y cables.
Características principales
- Acero inoxidable AISI 316
- Tensor de tubo (cuerpo cerrado)
- Ojo-ojo, gancho-ojo y gancho-gancho
- Roscas de 5 a 16 mm (de 3/16 a 5/8 in.)
Especificaciones
| Propiedad | Valor |
|---|---|
| Material | Acero inoxidable 316 (AISI 316) |
| Tipo | Tensor de tubo |

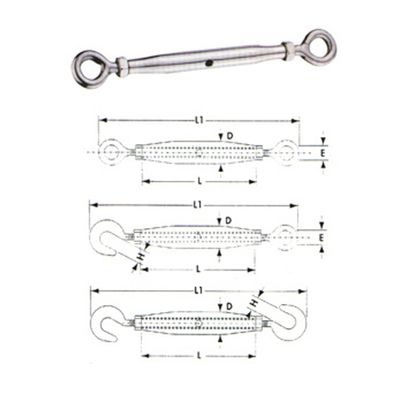

| Versiones | (1) ojo + ojo; (2) gancho + ojo; (3) gancho + gancho |
| Rosca 5 mm (3/16 in.) | L 80, L1 gancho + gancho 135, L1 gancho + ojo 130, L1 ojo + ojo 125, E 10, H 7.5 mm |
| Rosca 6 mm (1/4 in.) | L 95, L1 gancho + gancho 135, L1 gancho + ojo 152, L1 ojo + ojo 150, E 11, H 8.5 mm |
| Rosca 8 mm (5/16 in.) | L 105, L1 gancho + gancho 180, L1 gancho + ojo 175, L1 ojo + ojo 170, E 13, H 10.0 mm |
| Rosca 10 mm (7/16 in.) | L 125, L1 gancho + gancho 220, L1 gancho + ojo 217, L1 ojo + ojo 214, E 19, H 15.5 mm |
| Rosca 12 mm (1/2 in.) | L 150, L1 gancho + gancho 264, L1 gancho + ojo 256, L1 ojo + ojo 248, E 19, H 15.5 mm |
| Rosca 16 mm (5/8 in.) | L 190, L1 gancho + gancho 314, L1 gancho + ojo 306, L1 ojo + ojo 298, E 20, H 18.0 mm |
Detalles del producto
El SS4824 tiene un cuerpo cerrado de tipo tubo en lugar de un cuerpo abierto, lo que le da un aspecto liso y cerrado adecuado para instalaciones a la vista. Está fabricado en acero inoxidable AISI 316 en tres combinaciones de extremos: (1) ojo y ojo, (2) gancho y ojo y (3) gancho y gancho. Figuran seis tamaños de rosca: 5, 6, 8, 10, 12 y 16 mm (de 3/16 a 5/8 in.).
L va de 80 a 190 mm. L1 depende del tipo de extremo: en el tamaño más pequeño es de 135 mm para gancho y gancho, 130 mm para gancho y ojo y 125 mm para ojo y ojo, y aumenta hasta 314, 306 y 298 mm en el tamaño de 16 mm. También se indican E (de 10 a 20 mm) y H (de 7.5 a 18.0 mm).
Los tensores de tubo se utilizan mucho en barandillas arquitectónicas de cable, velas de sombra, señalización y cables náuticos, donde el cuerpo cerrado mantiene cubiertas las roscas. Las cargas de trabajo deben confirmarse para cada aplicación, ya que no se publica ninguna carga nominal. Power Honour puede suministrar el SS4824 con marca propia o con extremos modificados según un plano; una versión con horquilla y terminal figura como SS4823.
