Componentes de elevación grado 80 (G80)
Gancho autoblocante de horquilla 317A de grado 8
El 317A (Art. No. 317A) es un gancho autoblocante de horquilla de grado 8 que se fija con pasador directamente a los ramales de eslingas de cadena. Figura para cinco tamaños de cadena de 6 mm (WLL 1.25 t) a 16 mm (WLL 8 t).
Características principales
- Gancho autoblocante de horquilla de grado 8
- Para cadena de 6 mm a 16 mm
- WLL de 1.25 t a 8 t
- Longitud L de 108 mm a 254 mm
- Carga mínima de rotura 4 × WLL
Especificaciones
| Propiedad | Valor |
|---|---|
| Carga mínima de rotura | 4 × carga máxima de trabajo (WLL) |
| Tamaño de cadena 6 mm | L 108 mm, B 28 mm, E 24 mm, G 14.5 mm, WLL 1.25 t |
| Tamaño de cadena 7+8 mm | L 134 mm, B 25 mm, E 25 mm, G 20.2 mm, WLL 2.0 t |
| Tamaño de cadena 10 mm | L 169 mm, B 43 mm, E 32 mm, G 28.5 mm, WLL 3.2 t |
| Tamaño de cadena 13 mm | L 208 mm, B 64 mm, E 40 mm, G 33 mm, WLL 5.4 t |
| Tamaño de cadena 16 mm | L 254 mm, B 63 mm, E 50 mm, G 37 mm, WLL 8 t |
Detalles del producto

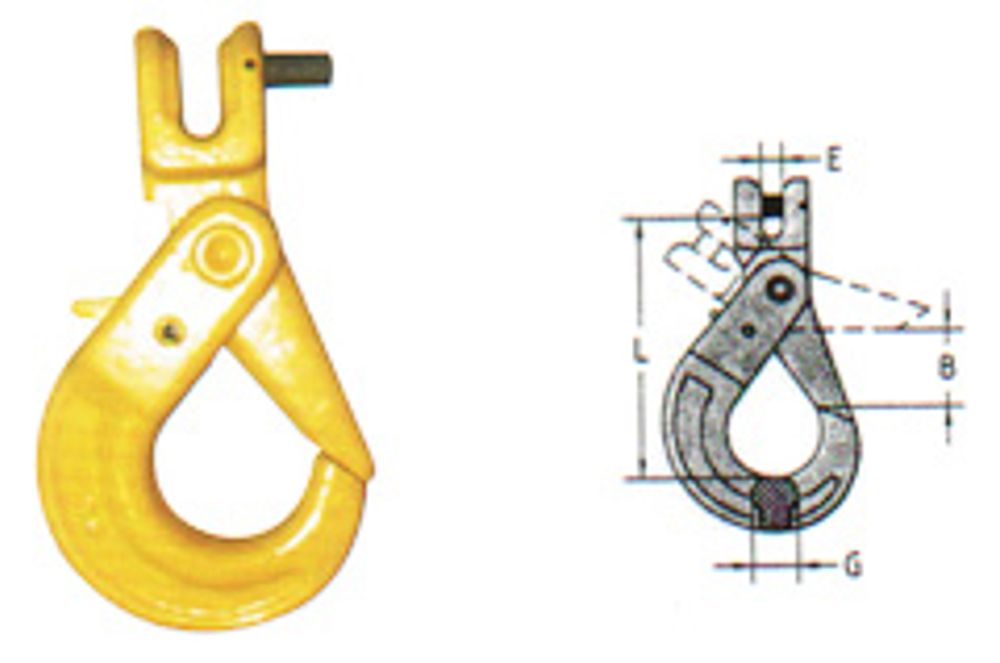

Para el 317A figuran cinco tamaños de cadena de 6 mm a 16 mm, cada uno con dimensiones de plano. El gancho de 6 mm mide L 108 mm, B 28 mm, E 24 mm y G 14.5 mm y tiene una carga máxima de trabajo de 1.25 t. Le siguen 7+8 mm (L 134 mm, 2.0 t), 10 mm (L 169 mm, 3.2 t) y 13 mm (L 208 mm, 5.4 t), y el gancho de 16 mm mide L 254 mm y G 37 mm, con 8 t. La carga mínima de rotura es de cuatro veces la WLL.
La horquilla y el pasador fijan el gancho al eslabón final de la cadena sin un conector independiente. Como el pestillo se cierra y se bloquea automáticamente y permanece bloqueado hasta que el operario presiona el gatillo de liberación, el gancho permanece cerrado si la eslinga queda floja. Se utiliza en eslingas de cadena para la construcción, los astilleros y el mantenimiento pesado. El 317A es un herraje de elevación, no un equipo de protección anticaídas.
El gancho autoblocante 316A se publica con la misma tabla de dimensiones, por lo que los compradores que comparen ambos deben confirmar el tipo de conexión en cada plano. El 317A puede suministrarse como OEM o con marca propia.
