Composants de levage grade 80 (G80)

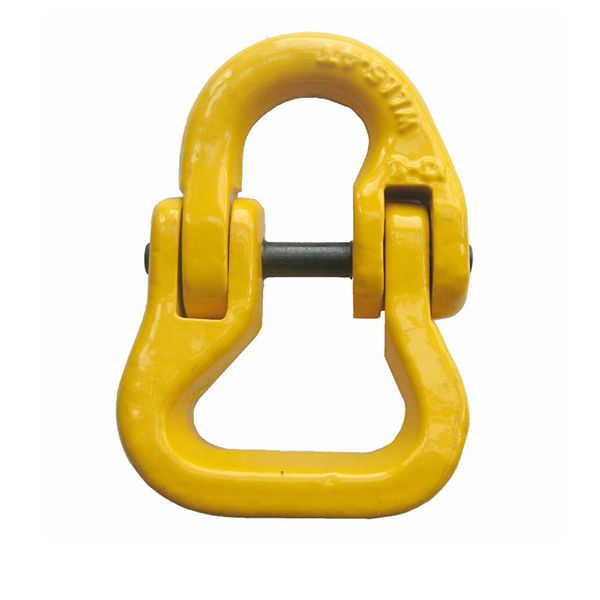

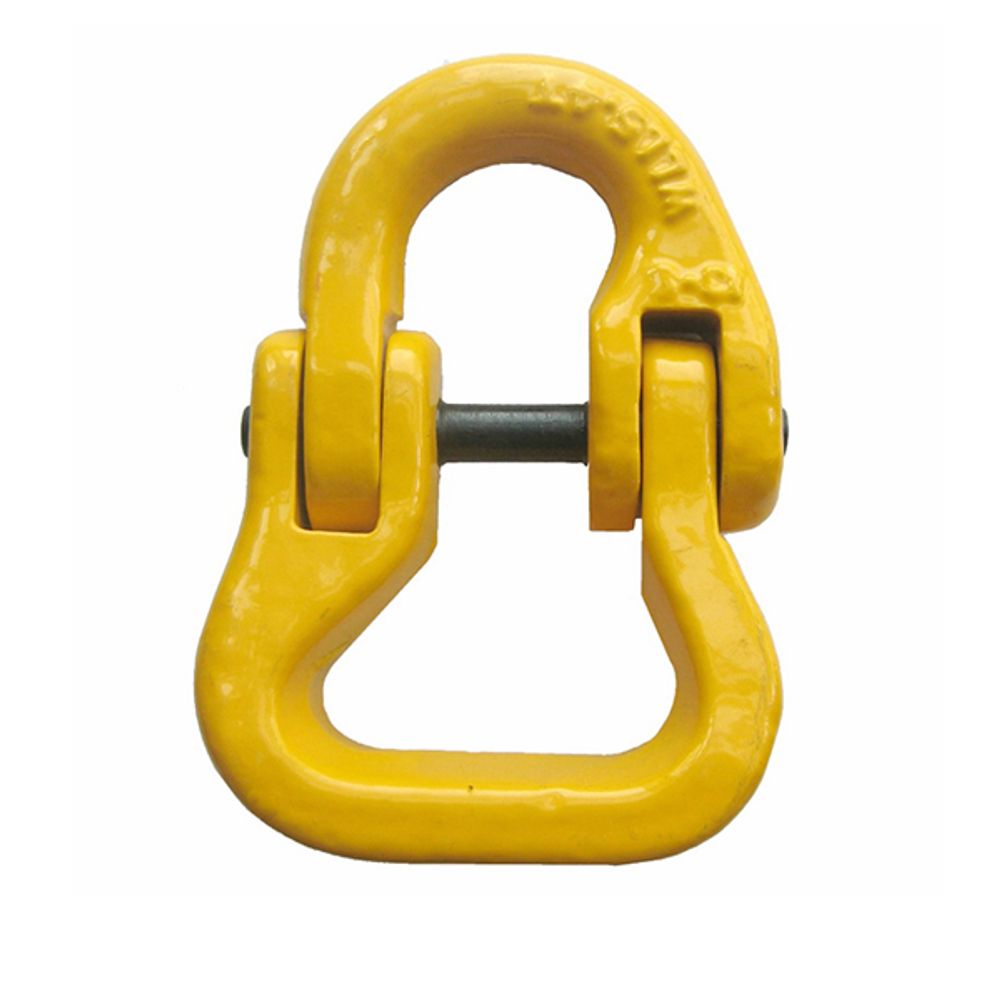

Maillon de jonction grade 80 3000A pour élingues en sangle
Le 3000A (Art. No. 3000A) est un maillon de jonction grade 80 pour relier des élingues textiles en sangle aux composants d'élingues chaîne. Il est référencé en neuf tailles de 6-8 à 32-8, avec des charges maximales d'utilisation (CMU) jusqu'à 32.0 t et une charge de rupture minimale égale à quatre fois la CMU.
Caractéristiques principales
- Maillon de jonction grade 80 pour élingues en sangle
- Neuf tailles de 6-8 à 32-8
- CMU de 1.2 t à 32.0 t
- Charge de rupture minimale 4 × CMU
- Poids net de 0.200 kg à 20.000 kg
Caractéristiques techniques
| Propriété | Valeur |
|---|---|
| Charge de rupture minimale | 4 × charge maximale d'utilisation (CMU) |
| Taille 6-8 | CMU 1.2 t, poids net 0.200 kg |
| Taille 7/8-8 | CMU 2.0 t, poids net 0.300 kg |
| Taille 10-8 | CMU 3.2 t, poids net 0.676 kg |
| Taille 13-8 | CMU 5.4 t, poids net 1.470 kg |
| Taille 16-8 | CMU 8.2 t, poids net 2.300 kg |
| Taille 20-8 | poids net 3.300 kg |
| Taille 22-8 | CMU 15.0 t, poids net 7.000 kg |
| Taille 26-8 | CMU 21.2 t, poids net 11.600 kg |
| Taille 32-8 | CMU 32.0 t, poids net 20.000 kg |
Détails du produit
Le maillon de jonction pour élingues en sangle Art. No. 3000A appartient à la gamme de levage grade 80 et est destiné aux assemblages où une élingue textile plate rencontre de la quincaillerie de chaîne comme des crochets ou des mailles de tête. Les tailles sont codées par diamètre de chaîne et grade : 10-8 désigne ainsi un accessoire pour chaîne de 10 mm de grade 8. La gamme référencée va de 6-8 (CMU 1.2 t, 0.200 kg) à 32-8, donné pour 32.0 t et pesant 20.000 kg, en passant par 13-8 (5.4 t) et 22-8 (15.0 t). Chaque taille est spécifiée avec une charge de rupture minimale égale à quatre fois sa charge maximale d'utilisation.
Les usages typiques sont les assemblages mixtes d'élingues chaîne et sangle pour le levage, le gréement et la manutention. Il s'agit d'un équipement de levage, et non d'un équipement de protection antichute.
Lors de la prescription, adaptez la taille du maillon au grade et au diamètre de la chaîne de l'élingue, et confirmez la largeur de sangle que la surface d'appui doit accepter. Le 3000A peut être produit en OEM ou en marque propre, le marquage et la finition étant convenus selon le plan de l'acheteur.
Art. No. 316ACrochet à verrouillage automatique grade 8 316A
Voir le produit
Art. No. 2900AMaillon de jonction spécial grade 80 2900A
Voir le produit

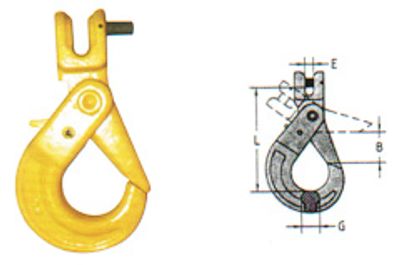

Art. No. 317ACrochet à verrouillage automatique à chape grade 8 317A
