Componentes de elevación grado 80 (G80)
Eslabón de unión 0150A de grado 8
El 0150A (Art. No. 0150A) es un eslabón de unión de grado 8 para unir la cadena a ganchos, eslabones maestros y otros herrajes. Figura para seis tamaños de cadena de 6 mm (WLL 1.25 t) a 18/20 mm (WLL 12.5 t).
Características principales
- Eslabón de unión de grado 8
- Seis tamaños de cadena de 6 mm a 18/20 mm
- WLL de 1.25 t a 12.5 t
- Carga mínima de rotura 4 × WLL
Especificaciones
| Propiedad | Valor |
|---|---|
| Carga mínima de rotura | 4 × carga máxima de trabajo (WLL) |
| Tamaño de cadena 6 mm | B 13 mm, E 15.5 mm, G 8 mm, WLL 1.25 t |
| Tamaño de cadena 7+8 mm | L 60 mm, B 19 mm, E 23 mm, G 9 mm, WLL 2.0 t |
| Tamaño de cadena 10 mm | L 67 mm, B 25 mm, E 25.3 mm, G 11 mm, WLL 3.2 t |
| Tamaño de cadena 13 mm | L 85 mm, B 26 mm, E 33.5 mm, G 16 mm, WLL 5.4 t |
| Tamaño de cadena 16 mm | L 111 mm, B 39 mm, E 43.5 mm, G 20 mm, WLL 8.0 t |
| Tamaño de cadena 18/20 mm | L 125 mm, B 43 mm, E 48 mm, G 22 mm, WLL 12.5 t |
Detalles del producto

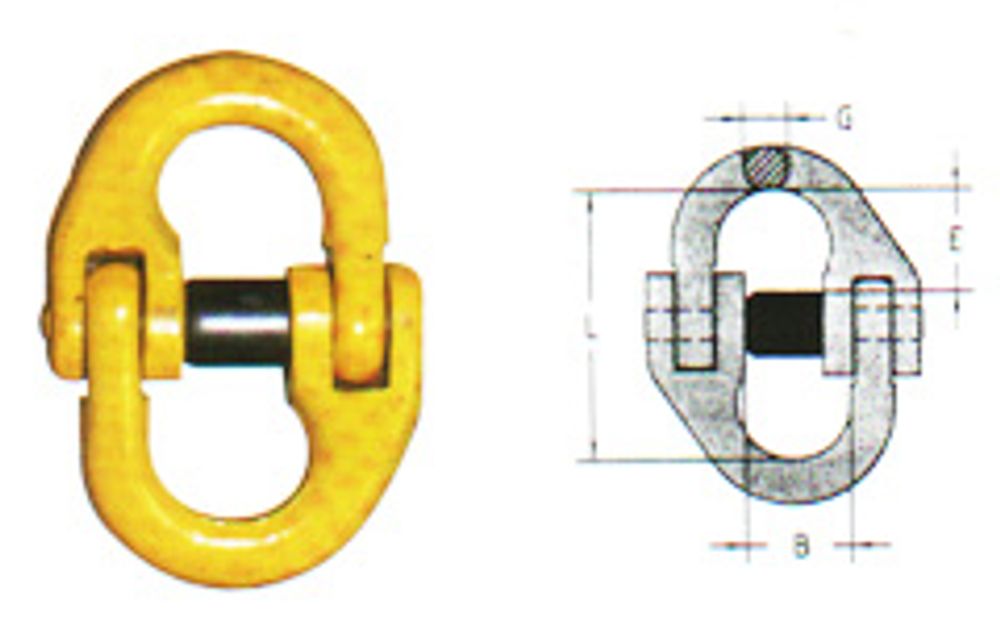

Cada uno de los seis tamaños de la tabla del eslabón de unión 0150A va acompañado de dimensiones de plano. El eslabón de 7+8 mm mide L 60 mm, B 19 mm, E 23 mm y G 9 mm, con una carga máxima de trabajo de 2.0 t. El de 10 mm (L 67 mm) tiene 3.2 t, el de 13 mm (L 85 mm) 5.4 t y el de 16 mm (L 111 mm) 8.0 t, y el de 18/20 mm mide L 125 mm, B 43 mm y E 48 mm, con 12.5 t. El eslabón de 6 mm tiene 1.25 t, y su longitud total está disponible bajo petición. La carga mínima de rotura es de cuatro veces la WLL.
Los eslabones de unión unen la cadena a ganchos, eslabones maestros y acortadores, y se utilizan para montar o reparar eslingas de cadena en la construcción, la logística y el mantenimiento. El 0150A es un herraje de elevación, no un equipo de protección anticaídas.
Los compradores deben indicar el diámetro y el grado de la cadena y los herrajes que se van a unir. El 0150A puede fabricarse como OEM o con marca propia, o según un plano.
Productos relacionados
Todos los productos de la categoría Componentes de elevación grado 80 (G80) →
Art. No. 018AEslabón omega 018A de grado 8
Ver producto
Art. No. 0100AEslabón maestro oblongo 0100A de acero aleado sin soldadura
Ver producto
Art. No. 0200AEslabón maestro soldado 0200A
Ver producto
Art. No. 8201AGancho de fundición de ojo 8201A de grado 80
Ver producto
Art. No. 0400AEslabón en forma de pera sin soldadura 0400A
Ver producto

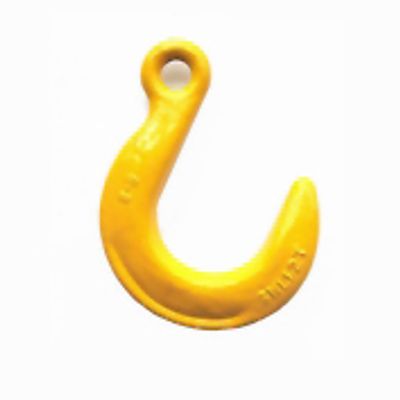

Art. No. 8100AGancho acortador de horquilla 8100A de grado 80
Ver producto
Art. No. 041AGancho acortador de ojo 041A de grado 8
Ver producto

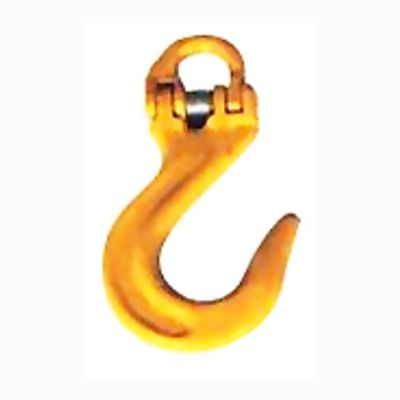

Art. No. 7900AGancho de elevación con eslabón 7900A de grado 80
